Hoe belangrijk is de tolerantie van de aluminium MIG-draaddiameter?

Het lassen van aluminium is niet zo vergevingsgezind als het lassen van staal. Het materiaal gedraagt ​​zich anders onder hitte, reageert anders op voedingsdruk en vereist een lasdraad die over de hele lengte consistente prestaties bereikt. Voor ingenieurs en inkoopteams die betrokken zijn bij industriële productie zijn aluminium MIG-draadfabrikanten meestal het primaire aandachtspunt wanneer zich een probleem voordoet in het lassproces - of wanneer de resultaten uitgesloten zijn. De draad is niet alleen een verbruiksartikel. Het is een procesvariabele.

Wat is aluminium MIG-draad

De basisdefinitie

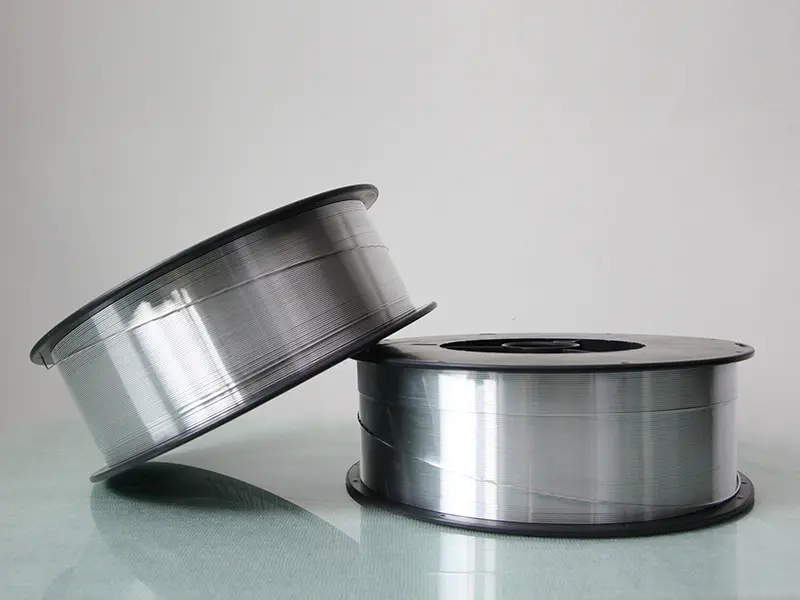

Aluminium MIG-draad is een stevig, continu vulmateriaal dat wordt gebruikt bij Metal Inert Gas-lassen om componenten van aluminium en aluminiumlegeringen met elkaar te verbinden. Tijdens het lassen wordt de draad met een vaste snelheid door een pistool gevoerd, rook samen met het basismetaal in het lasbad en stolt tot een verbinding.

Wat de aluminiumdraad van andere vulmaterialen onderscheidt, is hoe het metaal zich draagt. Het heeft een lager smeltpunt, geleidt warmte sneller en oxideert vrijwel onmiddellijk aan het oppervlak bij blootstelling aan lucht. De draad is ook fysiek zachter, wat betekent dat het doorvoeren ervan door lasapparatuur meer aandacht vereist voor spanning, voeringconditie en aandrijfroldruk dan staaldraad doorgaans vereist.

Industriële toepassingen

Aluminium MIG-draad komt voor in fabricageomgevingen die prioriteit geven aan gewichtsvermindering, corrosieweerstand van beide. Gemeenschappelijke sectoren zijn onder meer:

• Structuur- en carrosseriecomponenten voor de automobielsector
• Marine- en scheepsbouwassemblages
• Fabricage van de lucht- en ruimtevaart
• Industriële behuizingen en apparatuurframes
• Transport en productie van aanhangwagens

In elk van deze omgevingen moeten de draadreproduceerbare resultaten lastig zijn over lange productieruns – en niet alleen acceptabele lassen op individuele stukken.

Legeringsfamilies en waarom ze doen

Niet alle aluminium MIG-draad is dezelfde legering. De draadsamenstelling moet worden afgestemd op het basismateriaal dat wordt gelast en de prestatie-eisen van de verbinding.

Twee veelgebruikte families zijn de 4xxx-serie, die silicium bevat en geschikt is voor algemene fabricage en warmtebehandelbare basislegeringen, en de 5xxx-serie, die magnesium bevat en vaak wordt geselecteerd voor maritieme en structurele toepassingen waarbij de duurzaamheid prioriteit heeft. Het kiezen van de verkeerde legerings kan de lassterkte, de neiging tot scheuren en de prestaties op de lange termijn verminderen – en niet alleen het uiterlijk.

Wat is diametertolerantie bij de draadproductie

Wat de term feitelijk betekent

Elke draad heeft een nominale diameter, de maat waarvoor deze bedoeld is. Diametertolerantie is het bereik van een vergelijkbare afmeting van de nominale maat over de volledige lengte van de draad. Het is niet één enkele meting die één keer wordt uitgevoerd. Het regelmatige hoe consistent de draad zijn doorsnedegrootte bevat van het ene uiteinde van een spoel naar het andere.

Een nauwere tolerantie betekent dat er minder variatie is toegestaan. Een verliezende tolerantie betekent dat de draad sterker kan fluctueren, en dat de apparatuur stroomafwaarts met de inconsistentie te maken krijgt.

Hoe het tekenproces variatie introduceert

Aluminium MIG-draad begint als een staaf die door een reeks steeds kleinere matrijzen wordt getrokken totdat hij zijn vlakke diameter bereikt. Het draadtrekproces dient als bron van diametervariatie.

Verschillende factoren dragen bij aan fluctuaties tijdens het tekenen:

• Matrijslijtage, waardoor de saaie geleidelijk groter wordt tijdens productiecycli
• Variaties in smering langs het draadpad
• Spanningsinconsistenties als het gewicht van de spoel verandert tijdens de uitbetaling
• Snelheidsveranderingen die van invloed zijn op de manier waarop het metaal door elke matrijs stroomt
• Temperatuurverschuivingen in het materiaal tijdens productieruns

Geen van deze factoren veroorzaakt dramatische variaties. Maar wanneer er meerdere samenwerken, kan het cumulatieve effect op de diameter van de draad naar de rand van zijn specificatie duw – of daarbuiten.

Strakke tolerantie is altijd relatief

Of een tolerantie als krap wordt begrepen, hangt af van de nominale diameter van de draad en de apparatuur waar deze doorheen zal lopen. Dezelfde absolute afwijking die bij een grotere draad voorkomt, kan bij een kleinere draad echte problemen veroorzaken, omdat de variatie een groter deel van de totale draadgrootte vertegenwoordigt.

Deze schaalrelatie is de reden waarom tolerantiespecificaties doorgaans worden geschreven als plus- of minwaarden, en waarom draad bedoeld voor precisietoepassingen strengere specificaties heeft dan draad voor algemeen gebruik.

Waarom diametertolerantie de lasprestaties beïnvloedden

Wat er gebeurt in het voersysteem

Het draadpad van spoel naar boog loopt door een voering, een set aandrijfrollen en een contacttip. Elk van deze componenten heeft een afmeting rond de nominale diameter van de draad. Wanneer de draad grotendeels afwijkt van de maat, verandert de pasvorm – en dat levert ook voor het gedrag op.

Dunne delen kunnen de grip in de aandrijfrollen verliezen, waardoor de voedingssnelheid hapert. Secties die dik zijn, veroorzaken wrijving in de voering van weerstand bij de contacttip. Beide omstandigheden veroorzaken onregelmatigheden in de voedingssnelheid, en een onregelmatige voedingssnelheid is een van de belangrijkste bronnen van booginstabiliteit bij MIG-lassen.

Elektrische overdracht en slijtage van contacttip

Het contactpunt is waar de stroom van de apparatuur naar de draad gaat. Het saaie deel is zo bemeten dat een soepele draaddoorgang mogelijk is terwijl een consistent elektrisch contact behouden blijft. Wanneer de draaddiameter ontstaat:

• Wanneer de doorsnede te klein is, kan de feitelijke verliezen een onregelmatige stroomoverdracht en een onstabiele boog veroorzaken.
• Een extra groot deel slaapt door het punt, waardoor soortgelijke hitte ontstaat en de slijtage wordt

Het vervangen van de contacttip is een routinematige onderhoudstaak, maar bij productie van grote volumes kan de slijtage van de tip als gevolg van de diameter dat interval groter maken dan verwacht, waardoor de kosten en de uitvaltijd toenemen.

Booggedrag en lasrupsresultaten

Boogstabiliteit bij MIG-lassen hangt af van een consistente relatie tussen voedingssnelheid, elektrische input en de fysieke eigenschappen van de draad op het smeltpunt. Diametervariatie verstoort de directe relatie.

Een doorsnede die groter is dan nominaal draagt ​​meer stroom en rook anders. Een kleiner doet het te veel. Deze verschuivingen veranderen de booglengte, veranderen de warmte-inbreng in het smeltbad en veroorzaken variatie in lasrupsbreedte, hoogte en penetratie. Gedurende een volledige productierun stapelt de variatie zich op tot meetbare inconsistentie in voltooide lassen.

Kwaliteitsproblemen die zich stroomafwaarts voordoen

De gevolgen van een slechte tolerantiecontrole worden niet altijd op het lasstation waargenomen. Ze verschijnen vaak later:

• Porositeit waar de beschermgasdekking kapot gaat tijdens boogfluctuaties
• Doorbranden van dunne delen die zijn gebonden aan een onbeperkte hitte
• Onvolledige versmelting waarbij een onregelmatige boog het basismateriaal niet volledig kon smelten
• Verhoogde herbewerkingspercentages en inspectiefouten die terug te voeren zijn op de consistentie van de draad, en niet op fouten van de operator

Het latere verleden van deze problemen is steeds groter dan het vanaf het begin specificeren van draad met de juiste tolerantiecontrole.

Hoe de tolerantie onder controle te houden

Sterfbeheer

Slijtage van de matrijzen is voorspelbaar. Fabrikanten die matrijsvervanging beperkt als een gepland interval in plaats van als een reactieve reparatie, onmogelijk het risico dat geleidelijke diameterafwijking tijdens een productierun onopgemerkt blijft. De frequentie van dat interval hangt af van de legering die wordt getrokken, de treksnelheid en het gebruikte smeersysteem.

Ga door met inline-metingen

Op laser gebaseerde diametermeetsystemen die langs de tekenlijn zijn defect, stellen in staat de draaddikte in realtime te controleren in plaats van na de productie monsters van afgewerkte spoelen te nemen. Wanneer de draad de grens van de tolerantie nadert, signaleert het systeem de fabrikant onmiddellijk, waardoor de operator de kans krijgt om een ​​wijziging door te voeren voordat de draad buiten de specificatie komt.

Zonder in-line metingen kan de diametervariatie gedurende een gehele productiebatch blijven bestaan ​​​​voordat deze krachtig wordt.

Snelheids-, spannings- en legeringsspecifieke parameters

Tekenparameters die voor de ene legering werken, worden niet automatisch mechanisch naar een andere. Elke legering heeft zijn eigen vormingskarakteristieken, hardingssnelheid en oppervlaktegedrag tijdens het trekken. Fabrikanten die met meerdere legeringsfamilies werken, hebben voor elke familie aparte procesinstellingen nodig, gevalideerd aan de hand van de tolerantievereisten van de draad die wordt geproduceerd.

Snelheids- en spanningsmanagement zijn bijzonder belangrijk. Veranderingen in het spoelgewicht krachtig het materiaal zich terugbetaalt, kunnen de spanning op het draadpad veranderen. Een inconsistent motortoerental in de verschillende trekfasen kan regelmatig variaties veroorzaken die tot uiting komen in de vorm van regelmatige fluctuaties in de bepaalde draaddiameter.

Waar u op moet letten bij de beoordeling van draad voor productiegebruik

Voordat u zich engageert voor een draadbron voor regulier productiegebruik, zijn de volgende factoren de moeite waard om te bekijken:

• Tolerantiespecificatie — van de aangegeven bereik met de saaie specificaties van de contactpunten en de gebruikte apparatuur
• Legeringsdocumentatie – of de draadchemie gecertificeerd is op basis van de basismateriaalvereisten van de toepassing
• Oppervlaktereinheid – aluminiumdraad met resterende oxidatie van getrokken smeermiddel op het oppervlak zorgt voor verontreiniging in het smeltbad
• Spoelwikkelen: ongelijkmatige wikkeling veroorzaakt spanningsveranderingen tijdens de uitbetaling die de consistentie van de voedingssnelheid fluctueert
• Traceerbaarheidsgegevens – hittecijfers, inspectiegegevens en productiedocumentatie zijn van belang in gereguleerde aanpak waar de laskwaliteit controleerbaar moet zijn

Sluiten

Diametertolerantie is een van die specificaties die vaak over het hoofd wordt gezien voordat er een probleem ontstaat. Tegen die tijd zitten de kosten al in de stapel herbewerking, het uitvalpercentage van het mislukte onderhoudsschema. Als u de relatie begrijpt tussen hoe aluminium MIG-draad wordt gemaakt en hoe deze presteert in apparatuur, krijgen inkoop- en engineeringteams een beter gefundeerde basis voor het lastig van wat ze kopen.

Voor teams die aluminium lastoevoegmaterialen verkrijgen, vervaardigd Hangzhou Kunli Welding Materials Co., Ltd. aluminium MIG-draad met gecontroleerde diametertolerantie, ontworpen om consistente voeding en stabiele boogprestaties in industriële productieomgevingen te ondersteunen. Neem contact op met de legeringsopties, tolerantiespecificaties of monsterevaluatie te bespreken.
