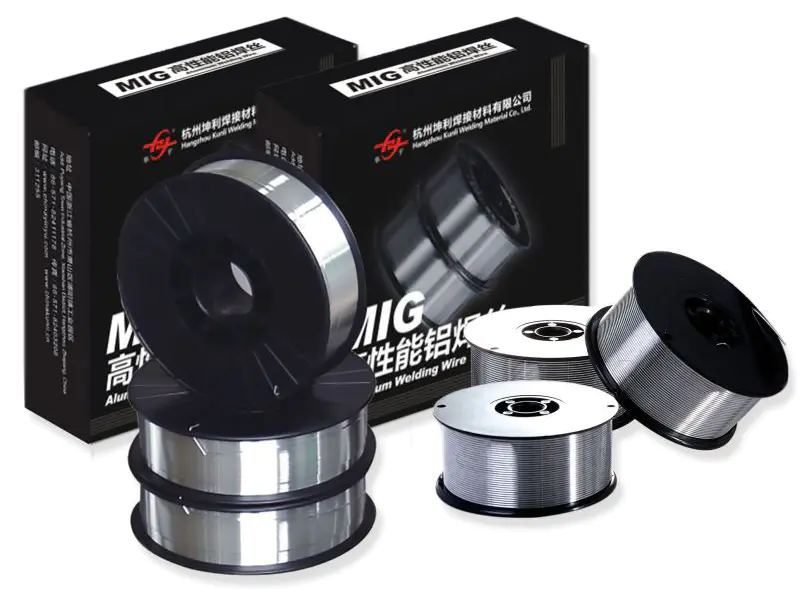

Hoe 4943 aluminium lasdraad het sterkteverlies na het lassen aanpakt

Ingenieurs die werken met warmtebehandelbare aluminiumlegeringen kennen het probleem goed. Het basismateriaal wordt geleverd met een specifieke treksterkte. De fabricage gaat door. De lasnaden zien er schoon uit. Maar uit tests of servicewerkzaamheden na het lassen blijkt dat het verbindingsgebied – en de door hitte beïnvloede zones eromheen – aanzienlijk zwakker zijn dan de rest van de constructie. Voor dragende toepassingen creëert die kloof tussen de nominale materiaalsterkte en de daadwerkelijke verbindingsprestaties ofwel over-engineeringkosten ofwel een reëel structureel risico. De 4943 aluminium lasdraad is speciaal ontwikkeld om deze leemte aan te pakken: een vulmetaal dat de mechanische prestaties na het lassen bij de verbinding verbetert in vergelijking met oudere formuleringen, terwijl het verwerkingsgedrag behouden blijft dat siliciumhoudende vulstoffen praktisch te gebruiken maakt in productielasomgevingen.

Waarom aluminium kracht verliest na het lassen

Het metallurgische mechanisme achter verzachting na het lassen

Om te zien wat ER4943 doet, helpt het om te kijken waarom aluminium verzwakt in de laszone. Het antwoord ligt in de manier waarop warmtebehandelbare aluminiumlegeringen worden versterkt.

Legeringen zoals 6061, 6082 en 6063 bereiken hun mechanische eigenschappen via een precipitatiehardingsproces. Tijdens de warmtebehandeling slaan fijne deeltjes van versterkende fasen (meestal magnesiumsilicideverbindingen) neer in de aluminiummatrix en belemmeren de dislocatiebeweging, wat feitelijk kracht op atomaire schaal produceert.

Wanneer laswarmte wordt toegepast, gebeuren er twee dingen in het omringende metaal:

• In het lasbad zelf — het metaal smelt en stolt opnieuw, en de structuur die het vormt hangt af van de chemie van het vulmetaal
• In de hittebeïnvloede zone (HAZ) — het metaal smelt niet, maar bereikt temperaturen die hoog genoeg zijn om de versterkende neerslagen weer in de matrix op te lossen of te laten grof worden

Die verruwing en ontbinding in de HAZ is het kernprobleem. De versterkende deeltjes die 6061-T6 zijn nominale eigenschappen geven, worden verstoord door laswarmte en worden niet opnieuw gevormd door eenvoudigweg terug te keren naar kamertemperatuur. Het resultaat is een verzachte band aan elke kant van de lasrups die consistent zwakker is dan zowel het basismateriaal als, bij een goed gespecificeerde las, het lasmetaal zelf.

Dit is geen kwaliteitsfout in het lasproces. Het is een fundamentele metallurgische reactie van met warmte behandelbare legeringen op thermische cycli. De vraag is hoe je dit moet aanpakken – en dat is waar de keuze van het vulmetaal een rol speelt.

Wat maakt ER4943 anders dan ER4043?

De compositieverandering die voor betere prestaties zorgt

ER4043 is al tientallen jaren het standaard Al-Si-vulmiddel voor algemeen aluminiumlassen. Het werkt goed: goede vloeibaarheid, lage scheurgevoeligheid, brede compatibiliteit met gewone aluminiumlegeringen. De beperking is dat het door silicium gedomineerde lasmetaal dat het afzet geen hoge treksterkte of vloeigrens na het lassen produceert. Voor structurele toepassingen waarbij de verbindingssterkte een ontwerpvariabele is, is dit een reële beperking.

ER4943 is ontwikkeld als een directe evolutie van ER4043. De basislijn van het siliciumgehalte is vergelijkbaar, waarbij de scheurweerstand en vloei-eigenschappen behouden blijven waardoor de oudere legering algemeen werd toegepast. Wat veranderd is, is de toevoeging van een gecontroleerd magnesiumgehalte aan de vulstofsamenstelling.

Magnesium in aluminium lasmetaal dient als vaste oplossingsversterker in het afgezette lasmetaal. In tegenstelling tot puur silicium, dat bijdraagt ​​aan de vloeibaarheid en scheurweerstand, maar niet significant aan de sterkte na het lassen, verhoogt magnesium de trek- en vloeigrens van de opnieuw gestolde laszone. Deze combinatie – silicium voor verwerkbaarheid, magnesium voor sterkte – positioneert ER4943 als een krachtiger alternatief voor ER4043 in toepassingen waarbij gezamenlijke mechanische prestaties van belang zijn.

De praktische implicatie: een las gemaakt met ER4943 in 6061-T6 basismateriaal zal een sterkere lasafzetting hebben dan de gelijkwaardige verbinding gemaakt met ER4043. De HAZ-verzachting treedt nog steeds op – geen enkel vulmetaal verhindert dat – maar het lasmetaal zelf is nu sterker, en in sommige gevallen kan de verbinding opnieuw worden versterkt door middel van een warmtebehandeling na het lassen, die ER4943 beter ondersteunt dan ER4043.

Warmtebehandeling na het lassen: een voordeel dat ER4943 mogelijk maakt

Waarom sommige toepassingen verloren kracht kunnen herstellen

Voor projecten waarbij warmtebehandeling na het lassen haalbaar is – en dat zijn niet alle projecten – biedt ER4943 een voordeel dat ER4043 niet biedt. Het magnesiumgehalte in ER4943 zorgt ervoor dat de lasafzetting kan reageren op kunstmatige veroudering (T5- of T6-warmtebehandelingscycli) op ​​een manier die een betekenisvol sterkteherstel in de verbinding oplevert.

Wanneer een lassamenstel na het lassen aan kunstmatige veroudering wordt onderworpen, zorgt de thermische cyclus ervoor dat neerslagverharding optreedt in het HAZ-materiaal dat tijdens het lassen werd verstoord. Tegelijkertijd neemt het magnesium in de ER4943-lasafzetting deel aan neerslagreacties in het lasmetaal zelf, waardoor beide zones worden versterkt.

Deze respons is niet onbeperkt – de HAZ zal niet in alle gevallen de volledige sterkte van het oorspronkelijke basismateriaal herstellen – maar de verbetering is meetbaar en ontwerprelevant. Voor fabrikanten die met 6061 of 6082 bouwen en de mogelijkheid hebben om het samenstel na het lassen te verouderen, maakt het specificeren van ER4943 in plaats van ER4043 een hersteltraject mogelijk dat het oudere vulmiddel niet ondersteunt.

Toepassingen waarbij deze aanpak praktisch is:

• Aluminium structurele frames waar nabehandeling in een oven logistiek haalbaar is
• Kleine tot middelgrote assemblages die als complete eenheden kunnen worden verouderd
• Componenten die vervolgens worden gepoedercoat of geverfd via een proces waarbij verwarming nodig is: de uithardingstemperatuur van de coating kan zo worden ontworpen dat deze samenvalt met een verouderingscyclus

Vergelijking van ER4943 met de gebruikelijke alternatieven

Verschillende aluminiumvullers passen bij verschillende problemen, en de keuze moet voortvloeien uit wat de toepassing feitelijk vereist, en niet alleen uit gewoonte of beschikbaarheid.

ER5356 is in deze context een specifieke opmerking waard. De sterkte is hoger dan die van ER4043 in gelaste toestand, en veel fabrikanten grijpen ernaar wanneer de verbindingssterkte een probleem is. De wisselwerking is de scheurgevoeligheid: ER5356 is gevoeliger voor heetscheuren op bepaalde basislegeringen, en mag niet worden gebruikt op warmtebehandelbare legeringen waarvoor een warmtebehandeling na het lassen is gepland, omdat het magnesiumgehalte problemen kan veroorzaken bij verouderingscycli. ER4943 kent deze beperking niet, wat een van de redenen is waarom het steeds populairder wordt voor structurele toepassingen op legeringen uit de 6000-serie.

Waarom de door hitte beïnvloede zone vaak de kritische ontwerpfactor is

Hoe structurele ingenieurs moeten nadenken over gezamenlijke efficiëntie

Gezamenlijke efficiëntie (de verhouding tussen de sterkte van de lasverbinding en de sterkte van het basismateriaal) is een ontwerpparameter die bepaalt hoeveel van de nominale prestaties van het basismateriaal daadwerkelijk kunnen worden gebruikt in een gelaste constructie. Voor 6061-T6 is de HAZ-verzachting zo groot dat de efficiëntie van de lasverbindingen ruim onder de beoordeling van het basismateriaal ligt, ongeacht welk vulmetaal wordt gebruikt.

Dit is geen reden om aluminium achterwege te laten. Het is een reden om te ontwerpen met HAZ-ontharding in gedachten. Constructeurs die met gelast aluminium werken, maken gebruik van verbindingsefficiëntiefactoren die deze reductie verklaren, en ze dimensioneren de onderdelen en lassen de plaatsingen dienovereenkomstig.

Waar ER4943 de calculus verandert, is er sprake van toepassingen waarbij het lasmetaal zelf – en niet alleen de HAZ – een belastingspad is. Bij een hoeklas die schuifbelasting draagt, of een stuiklas met volledige penetratie onder spanning, heeft de sterkte van het afgezette lasmetaal rechtstreeks invloed op de hoeveelheid belasting die de verbinding overdraagt. Een sterkere lasafzetting van ER4943 verhoogt de capaciteit van de verbinding in deze configuraties, zelfs wanneer de HAZ-verzachting aan beide zijden niet kan worden vermeden.

Voor fabrikanten die momenteel de verbindingsafmetingen te groot maken om de lage sterkte van het lasmetaal te compenseren – door extra laspassages toe te voegen, de beenafmetingen te vergroten of verstevigingsplaten toe te voegen – is het de moeite waard om over te stappen op een sterker vulmetaal om te evalueren als een alternatief pad om de vereiste verbindingscapaciteit te bereiken.

Toepassingen waarbij krachtverlies een gedocumenteerd productieprobleem is

Echte contexten die de interesse in ER4943 wekken

De interesse in sterkere aluminium vulmetalen is niet theoretisch; deze is rechtstreeks van toepassing op industrieën waar sterkte na het lassen een voortdurend technisch en kwaliteitsprobleem is.

Constructies voor auto's en lichte bedrijfsvoertuigen — Body-in-white componenten, subframes, dwarsbalken en ophangingsschakels van aluminium vereisen steeds vaker lasverbindingen die bijdragen aan het beheer van de crashenergie. Een vulmiddel dat sterker lasmetaal produceert, vermindert het risico op verbindingsbreuken tijdens impactgebeurtenissen.

Nieuwe batterijbehuizingen en -laden voor energievoertuigen — de structurele frames rond accupakketten in elektrische voertuigen zijn doorgaans van aluminium, en de lasverbindingen in die frames dragen zowel structurele belastingen als spelen een rol bij de bescherming van de accu tijdens een botsing. Een hogere lasneerslagsterkte heeft rechtstreeks invloed op hoe goed deze verbindingen presteren in veiligheidskritieke scenario's.

Aluminium aanhangwagen en transportmiddelen — trailerframes, diepladerdekken en containervloersystemen worden herhaaldelijk geladen en gelost, waardoor vermoeidheidsomstandigheden ontstaan waarbij de sterkte van de lasverbindingen en de weerstand tegen vermoeidheid voortdurend zorgen baren. Fabrikanten in deze sector zijn de early adopters van ER4943 geweest, juist omdat verbeteringen van de levensduur bij vermoeiing bij lasverbindingen commercieel significant zijn.

Industriële platform- en loopbrugconstructies — gelaste aluminium platforms in de chemische, olie- en gassector en algemene industriële omgevingen dragen puntlasten van personeel, apparatuur en materiaalbehandeling. Gezamenlijke efficiëntie-eisen in deze toepassingen drijven ingenieurs vaak in de richting van oplossingen die overontwerp verminderen, terwijl de structurele veiligheidsmarges behouden blijven.

Sportuitrusting en recreatieve structuren — fietsframes, steigers en draagbare structurele systemen waarbij gewichtsbesparing door aluminium van cruciaal belang is en de gezamenlijke prestaties niet in het gedrang kunnen komen zonder de productveiligheid in gevaar te brengen.

Verwerkt ER4943 anders tijdens de productie?

Wat fabrikanten feitelijk ervaren als ze overstappen

Een vulmetaal dat de sterkte na het lassen verbetert, maar aanzienlijke procesveranderingen vereist om betrouwbaar te kunnen gebruiken, creëert een ander soort probleem. De adoptie van ER4943 is gedeeltelijk ingegeven door het feit dat deze last deze last niet oplegt.

Procesgedrag bij MIG- en TIG-toepassingen:

• Boogstabiliteit en smeltbadgedrag zijn vergelijkbaar met ER4043; operators die bekend zijn met de oudere legering hebben doorgaans geen uitgebreide herkwalificatie of training nodig om consistente resultaten te produceren
• De draadaanvoerkarakteristieken bij MIG-toepassingen zijn vergelijkbaar; er zijn doorgaans geen significante wijzigingen in de selectie van de draadvoering of de spanning van de aandrijfrollen vereist
• De vereisten voor de voorbereiding vóór het lassen zijn identiek: een grondige verwijdering van oxiden en ontvetten blijven essentieel voor porositeitsvrije resultaten, zoals bij alle aluminium vulmetalen
• De keuze voor beschermgas volgt de standaardpraktijk voor aluminiumlassen: argon of argon-heliummengsels voor MIG, puur argon voor TIG

Het enige gebied dat bewuste aandacht verdient tijdens proceskwalificatie is de bevestiging dat de verbeterde sterkte-eigenschappen na het lassen consistent worden bereikt in productieomstandigheden. Dit betekent dat tijdens de initiële kwalificatie destructieve tests moeten worden uitgevoerd op productiemonsterverbindingen, en niet alleen visuele inspectie, aangezien de verbetering van de sterkte niet zichtbaar is in het voltooide lasuiterlijk.

Is de upgradebeslissing eenvoudig?

Evalueren of ER4943 zinvol is voor een specifiek project

Niet elke aluminium lastoepassing heeft baat bij de overstap naar ER4943. De upgrade is eenvoudig te rechtvaardigen wanneer:

• De toepassing vindt plaats op warmtebehandelbare legeringen uit de 6000-serie, waarbij de samenstelling van het vulmiddel goed werkt
• De sterkte van de verbinding na het lassen is een ontwerpbeperking of een terugkerend kwaliteitsprobleem
• Warmtebehandeling na het lassen is gepland of haalbaar en zou baat hebben bij een vulmiddel dat de verouderingsreactie ondersteunt
• De efficiëntie van de verbindingen beperkt het structurele ontwerp en een sterkere lasafzetting zou het overontwerp dat momenteel wordt ingebouwd verminderen

De upgrade is minder overtuigend wanneer:

• De toepassing vindt plaats op niet-warmtebehandelbare legeringen uit de 5000-serie, waarbij ER5356 of ER5183 de geschikte vulstoffamilies zijn
• De sterkte na het lassen is geen bepalende factor bij het ontwerp; de verbinding voldoet bij ER4043 en er zijn geen prestatieproblemen vastgesteld
• Het project betreft dun materiaal waarbij scheurgevoeligheid en vloeigedrag de bepalende variabelen zijn

Voor fabrikanten die momenteel ER4043 gebruiken op constructiewerk uit de 6000-serie, levert het uitvoeren van een vergelijkende kwalificatietest – proefverbindingen met ER4043 en ER4943 met identieke parameters, getest volgens dezelfde mechanische eigenschapsnorm – concreet bewijs voor de upgradebeslissing in plaats van te vertrouwen op alleen gepubliceerde gegevens.

Inkoop van ER4943 voor productielassen

De prestaties van ER4943 bij de productie zijn afhankelijk van het ontvangen van materiaal dat batch tot batch consistent voldoet aan de legeringsspecificaties. Variatie in de samenstelling van de legering, de kwaliteit van het draadoppervlak en de verpakking van de spoel hebben allemaal invloed op hoe het vulmiddel zich tijdens het proces gedraagt ​​en hoe de resulterende laseigenschappen eruit zien. Hangzhou Kunli Welding Materials Co., Ltd. produceert aluminium lasdraadproducten, waaronder ER4943, voor industriële, structurele en precisielastoepassingen. Hun productiecontroles zijn gericht op de consistentie van de legeringssamenstelling en de zuiverheid van het draadoppervlak – de factoren die bepalen of de verbeteringen van de mechanische eigenschappen van ER4943 op betrouwbare wijze worden bereikt tijdens de productie in plaats van alleen in gecontroleerde testomstandigheden. Als u aluminium lasdraad evalueert voor verkoop voor een structureel fabricageproject, een nieuwe productkwalificatie of lopende productielevering, is contact opnemen om draadspecificaties, verpakkingsformaten en toepassingsvereisten te bespreken een praktische stap om te bevestigen dat het materiaal dat u ontvangt zal presteren zoals de specificatie vereist.
